Kolumny głośnikowe - wykonanie obudów (cz.3)

Przyszła pora na przeniesienie otworów na ściankę przednią i wykonanie otworów.


Wzornik z otworami montażowymi położony na arkuszu MDF z którego powstanie pzednia ścianka kolumny. Wszystkie otwory są pokryte odrobiną superglue z obu stron. Dzięki niemu krawędzie otworów są utwardzone i mniej podatne na rozwiercenie



Powyżej wzornik, poniżej powiercona ścianka, a środki głośników przeniesione punktakiem.

Od środków narysowane okregi do wycięcia otworów dla głośników basowych.

Wyciętę wyrzynarką. Można to zrobić również frezarką ale w tym miejscu precyzja nie jest aż tak bardzo istotna. żeby zrobić to frezarką trzebaby wykonc otwór dla cyrkla a pod spód przykręcić  kawałak jakiegoś materiału, zeby wycinany okrąg nie przesynął się podczas frezowania.

Przybite nakrętki pazurkowe. Wcześniej otwody pod nie zostały rozwiecone na głębokość 7m do fi 6mm śruby mają fi 5mm)

Ostateczna przymiarka.

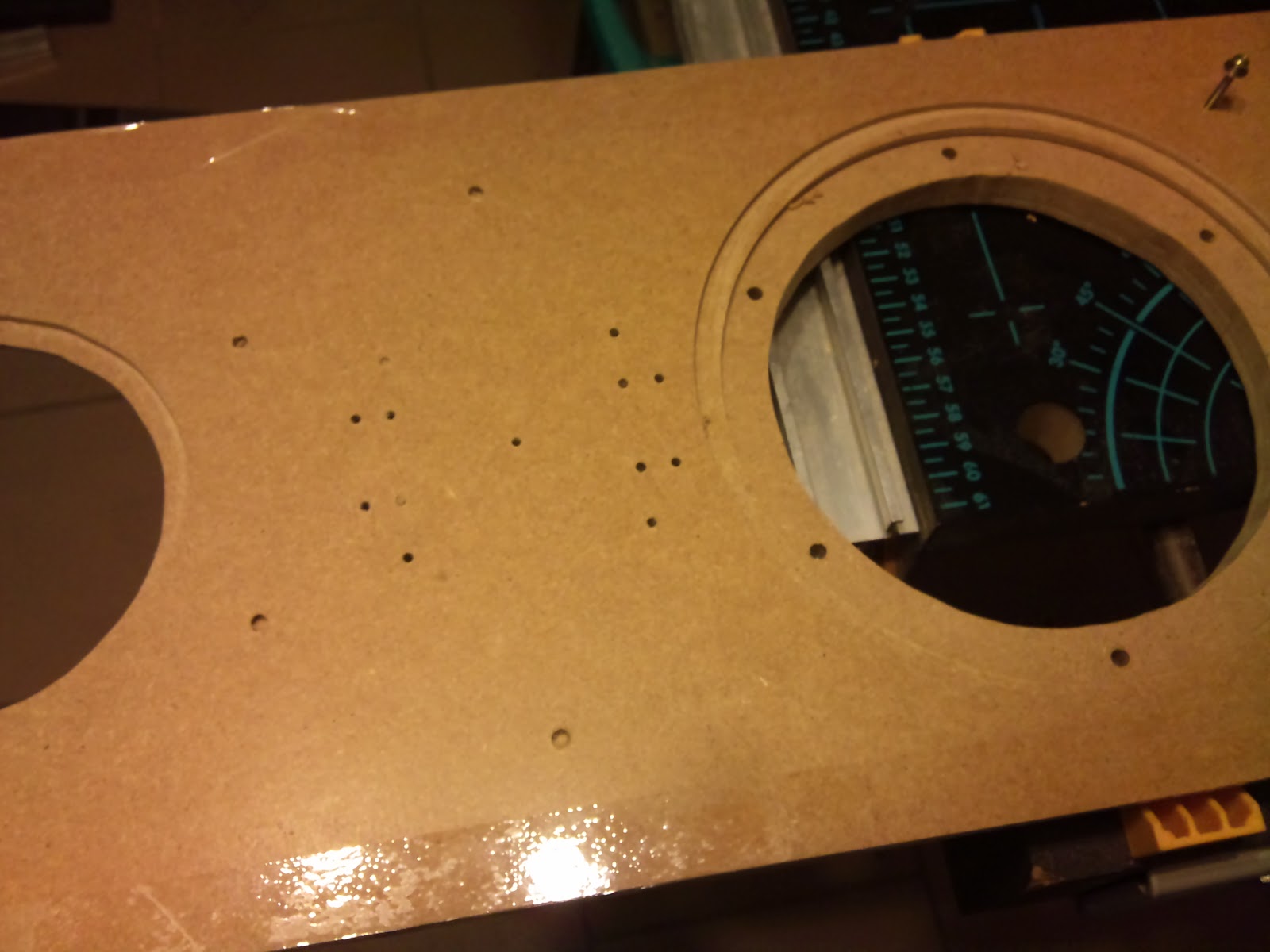

Teraz porana otwór pod wysokotonówkę. Widoczne otwory zostaną przeniesione na przednią ściankę, żeby łatwiej było wyciąć żądany kształt.

Wewnętrzne otwory rozwiercone, żeby dało się wprowadzić brzeszczot wyrzynarki.

Otwór podczas cięcia.

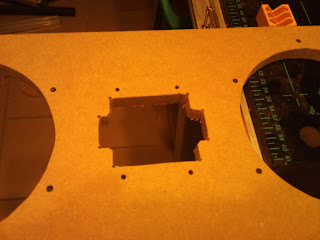

Wycięty otwór.

Przymiarka
